工业太阳能热水系统工程施工注意事项


随着太阳能热水系统的普及,有关太阳能热水系统的施工日益增多,施工质量的好坏,直接影响到系统的运行效果和使用寿命,小编就工业太阳能热水系统实际施工中常见的注意事项进行总结,目的在于在减少问题,提高质量。

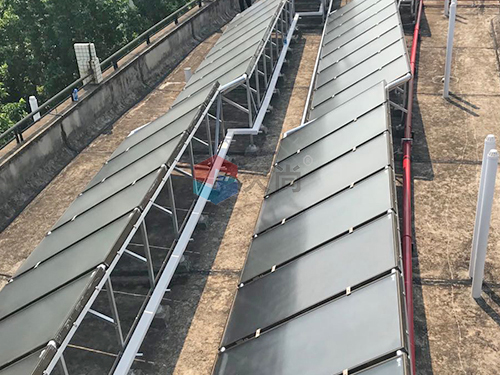

工业太阳能热水系统

一、施工准备
现场勘测是施工准备阶段的重要内容之一,也是对设计方案二次深化的前提。有些项目在设计时已进行现场勘测,但施工前的现场勘测有所变化,太阳能热水系统现场勘测需要注意以下几点:
1.核对需安装房屋的方位、结构,屋顶实际尺寸;
2.对水箱等大型设备放置空间位置及屋顶承重进行重新复核和风载计算,必要时需设计可靠的防风措施;
3.水源位置,水压情况;
4.电源位置及负荷;
5.根据现场实际情况,考虑管道走向,对设计图纸进行优化处理;
6.结合现场考虑材料进场路线,以及水箱等大型设备的吊装。
另外,应注意做好与施工队的技术交流,使施工人员对工程特点、技术质量要求、施工方法与措施以及安全等进行详细的了解,以便科学地组织施工,避免技术质量等事故的发生。
二、施工阶段
2.1太阳能集热器安装
1)集热器定位摆放
太阳能集热器应严格按照设计要求的方位安装,并使用指南针来确定方位。一般全年使用的太阳能热水系统倾角为当地纬度,冬季为当地纬度增加10°,夏季为当季纬度减少10°。
2)集热器支架基座
为了把集热器基座与建筑主体结构连接牢固,一般采用预埋件加细石混凝土填捣密实的基座形式。钢基座及混凝土基座顶面的预埋件,在太阳能热水系统安装前要注意涂防腐材料。
若集热器支架基础破坏了屋顶原有防水层,还需做防水处理。
3)太阳能集热器支架
集热器支架在混凝土基础上安装时,要注意先按图纸和集热器实物,对土建施工的基础进行核对,检查基础标高和坐标位置是否正确,安装时摆放平正,支架要稳定牢固,相同部位连接件的坚固程度应一致。
4)集热器的安装
集热器安装倾角误差一般为±3°,摆放应平稳、整齐。
2.2关键设备安装
1)水泵安装时需按照厂家规定的方式进行,并符合GB 50275《压缩机、风机、泵安装工程施工及验收规范》的要求。
水泵安装时不宜叠起安装,大部分水泵没有吸程,叠起安装时,水泵前后管道容易积气,形成水阻,导致水泵的扬程降低。
水泵应注意做好减振降噪措施,水泵的输入管道和输出管道安装应有各自支架,使水泵不直接承受管道重量。,2)保温水箱安装位置应按设计要求,与底座固定牢靠。保温水箱内箱均需做接地处理,接地要符合GB-50169《电气装置安装工程接地装置施工及验收规范》要求。保温水箱和支架间最好有隔热垫,防止直接刚性连接而增加热损。
3)电控柜尽量安装在楼梯间等室内位置,安装在室外时,要做好防雨、防虫、防雷等设施,并做好可靠接地。
2.3管道安装
1)管道做吊顶时应考虑吊顶高度,相应的管道吊架长度要做好设计,不能出现过长导致返工的现象。
2)PPR 管与小口径金属管或卫生器具金属配件一般采用螺纹连接,宜使用带铜内丝或外丝嵌件的PPR 过渡接头。
3)外露的卡压不锈钢管接口注意做好防护,可用透明胶带缠绕。
4)设备机房内的管道注意不宜采用塑料热水管。
5)采用不同材质的管材时,应注意防止不同电动势材料连接可能引起的电化学腐蚀。
6)阳台壁挂系统集热回路可采用紫铜盘管连接,管口采用扩喇叭口形式,保证自然循环的安装坡度不小于10°,且不能有反坡。
7)以乙二醇为防冻液主要成分的防冻系统中,乙二醇会与锌发生不良反应,不宜采用镀锌钢管。
8)承压管路和设备应做水压试验;非承压管路和设备应做灌水试验。试验方法应符合《民用建筑太阳能热水系统应用技术规范》的规定。
9)管路保温注意在系统检漏及试运行合格后进行。采用自控温电热带防冻系统,应先将自控温电热带按制造厂家的要求安装后再做保温。
2.4其他
1)电磁阀水平安装,阀前加装细网过滤器,阀后加装调压作用明显的截止阀。
2)在循环管路中,易发生气塞的位置应设有吸气阀;当采用防冻液作为传热工质时,宜采用手动排气阀。
3)电磁阀选型主要依据为电磁阀口径、介质温度、结构型式。电磁阀口径一般按所安装位置管道口径选取,耐温要符合工作要求,结构形式根据电磁阀工作方式选取。
4)热水系统防雷施工保证系统设备、管道及金属支架按设计要求可靠接地,接地导体搭接位置宜采用双面焊接,焊接后做好防腐处理。
5)集热器安装后,要注意防止空晒和闷晒,长时间的空晒或闷晒会加速集热器的老化,影响使用寿命。
6)施工时要注意物料的保管储存,同时也要做好施工中的检查工作,及时发现问题、解决问题。
